Что такое машина холодной гибки?

В современном судостроении и металлообрабатывающей промышленности машины холодной гибки в качестве оборудования для формования стержней постепенно вытесняют традиционные методы горячей штамповки, становясь решающими для повышения качества и эффективности судостроения.

1. Основное определение и применение машин холодной гибки.

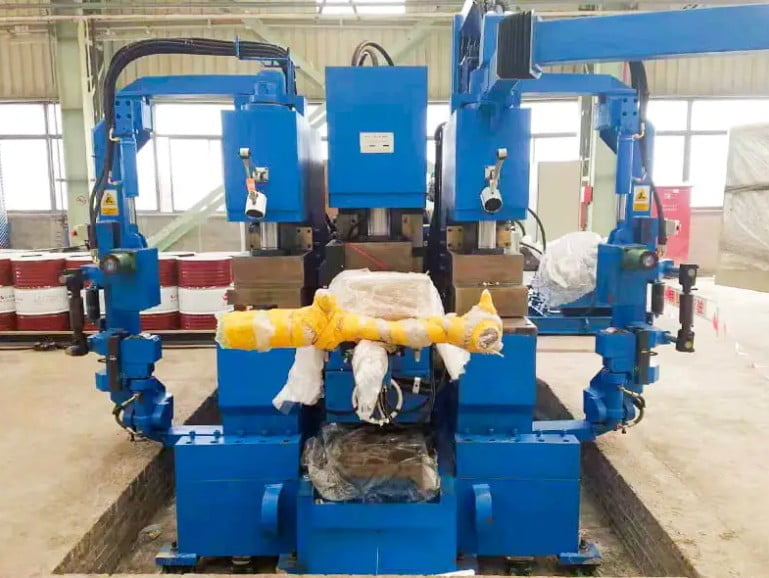

A машина холодной гибки представляет собой высокоточное устройство, использующее технологию холодной штамповки для обработки металлических листов (например, пластин морской стали) с получением различных сложных геометрических поверхностей при комнатной температуре.

Это основное оборудование для формирования изогнутых поверхностей корпусов кораблей, способное обрабатывать листы морской стали толщиной от 6 до 50 миллиметров. Будь то изящная небольшая яхта или великолепный гигантский нефтяной танкер, машина холодной гибки может точно согнуть толстые стальные пластины до необходимой кривизны, отвечая разнообразным сценариям применения.

2. Принцип работы машин холодной гибки: от эластичности к пластичности

Основная логика работы машин холодной гибки заключается в точном контроле физических свойств металлических материалов. Типичными конструктивными особенностями являются следующие:

Расположение роликов:

Обычно используется симметричное расположение трех или четырех роликов.

Процесс формирования:

Оборудование оказывает постепенное давление на стальную пластину через ролики. На начальном этапе обработки металл сначала подвергается упругой деформации; по мере увеличения давления металл входит в состояние пластической деформации, постоянно меняя свою форму.

Многоосевая связь:

Для сложных листов гиперболоида (трехмерных криволинейных поверхностей) предусмотрены расширенные возможности. машина холодной гибки s может обеспечить многоосное управление рычажным механизмом, гарантируя, что кривизна изгиба в каждом измерении идеально выровнена.

3. Интеллектуальное управление и точный мониторинг.

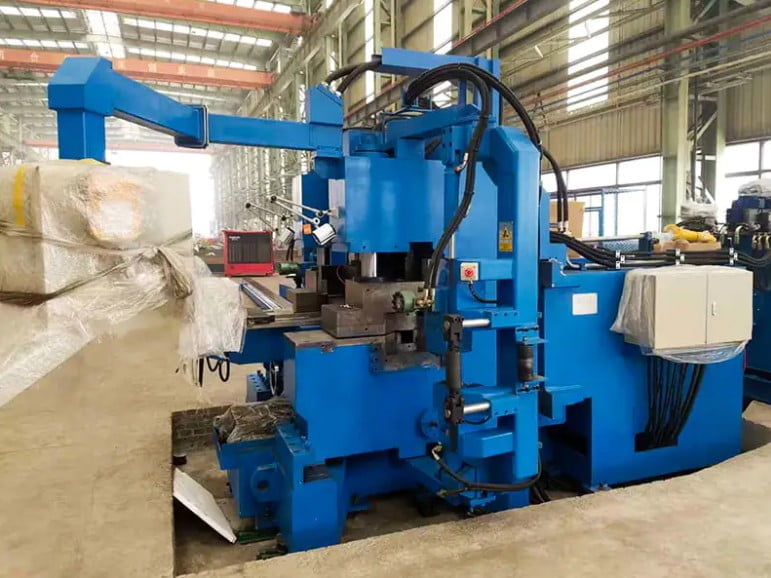

Современные станки холодной гибки больше не являются простыми механическими прессами, а представляют собой прецизионные инструменты с числовым программным управлением с ЧПУ:

Сервопривод и управление ПЛК:

Оборудование приводится в движение высокопроизводительными серводвигателями, а давление и скорость подачи каждого ролика точно регулируются с помощью системы ПЛК (программируемый логический контроллер).

Обратная связь в реальном времени и компенсация пружинения:

После изгиба металл будет производить определенное «упругость». Система обратной связи в режиме реального времени машина холодной гибки отслеживает деформацию листового металла и автоматически рассчитывает и компенсирует пружинение, гарантируя, что окончательные размеры идеально соответствуют расчетной модели.

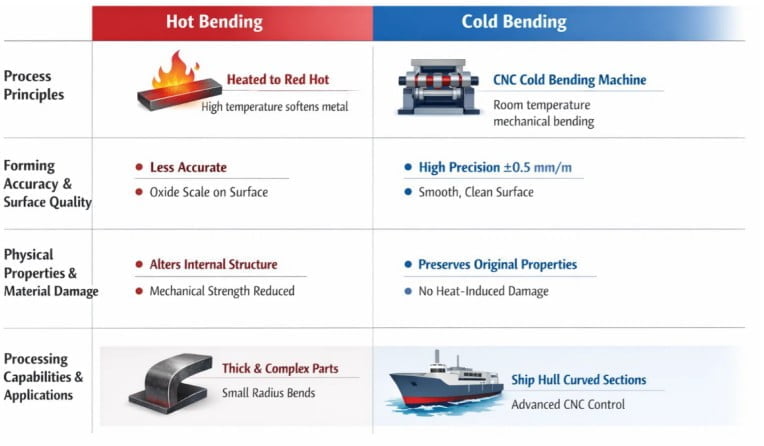

В чем разница между горячей гибкой и холодной гибкой?

В металлообработке и судостроении гибка жестких стальных листов до идеальной формы является основной технологией. Горячая гибка и холодная гибка — это два совершенно разных процесса.

1. Разница в принципах процесса

Горячая гибка:

Использует высокотемпературный нагрев (обычно до раскаленного состояния) для размягчения металла, снижения его предела текучести и достижения пластической деформации при относительно небольших внешних силах.

Холодная гибка:

При комнатной температуре используется такое оборудование, как машина для холодной гибки, для принудительной деформации за счет механического давления. Если взять в качестве примера усовершенствованную машину холодной гибки с ЧПУ, она оказывает постепенное давление на стальной лист с помощью трех или четырех симметрично расположенных роликов, вызывая переход от упругой деформации к пластической деформации.

2. Точность формовки и качество поверхности.

В отраслях с чрезвычайно высокими требованиями к точности (например, в аэрокосмической и прецизионном судостроении) станки для холодной гибки обладают значительными технологическими преимуществами:

Линейная точность:

Из-за неопределенности теплового расширения и сжатия при горячей гибке после охлаждения часто возникает усадочная деформация. Напротив, линейная точность холодной гибки может быть повышена в три раза. Точность формовки современных станков холодной гибки с ЧПУ может достигать ±0,5 мм/м.

Качество поверхности:

Горячая обработка легко приводит к образованию оксидной окалины или повреждению поверхности металла огнем. Холодная гибка позволяет добиться качества поверхности стальной пластины класса Sa2,5, создавая идеальные условия поверхности для последующей автоматической сварки.

3. Физические свойства и материальный ущерб

Это одно из самых фундаментальных различий между ними. Машины холодной гибки гарантируют, что на свойства материала не влияет тепло во время обработки.

Горячая гибка:

Высокие температуры могут изменить внутреннюю структуру стали и даже привести к выходу из строя некоторых легирующих элементов, влияя на механическую прочность стального листа.

Холодная гибка:

Работая при комнатной температуре, он полностью сохраняет первоначальные механические свойства сырья, такого как пластины из морской стали. Благодаря системе обратной связи в режиме реального времени машина для холодной гибки может автоматически компенсировать пружинение металла, гарантируя, что окончательные размеры точно соответствуют проектным чертежам.

4. Возможности обработки и сценарии применения

Несмотря на то, что станок холодной гибки отличается точностью, оба имеют свои специфические области применения:

Горячая гибка:

Обычно используется для специальных деталей чрезвычайно большой толщины, очень малого радиуса или чрезвычайно сложной формы, поскольку высокие температуры значительно снижают сопротивление деформации.

Холодная гибка:

В настоящее время является основой формирования поверхности корпуса корабля. Он может обрабатывать листы морской стали толщиной от 6 до 50 мм. Для специальных гиперболоидных пластин высокопроизводительные машины холодной гибки могут обеспечить многоосное управление рычагами, легко справляясь с проблемами трехмерных изогнутых поверхностей.

Какие три типа изгиба существуют?

В области обработки металлов, судостроения и производства сосудов под давлением изгиб является наиболее основным и важным средством изменения формы материалов. В зависимости от различий в температуре обработки, механических характеристиках и работе оборудования в промышленности обычно разделяют гибку на три основных типа.

1. Холодная гибка (формовка при комнатной температуре)

Холодная гибка — это процесс гибки, выполняемый при температуре ниже температуры рекристаллизации металлического материала (обычно комнатной температуры). В настоящее время это наиболее широко используемая и высокоточная технология в судостроительной отрасли.

Основное оборудование:

В первую очередь использует машина холодной гибки . В этом оборудовании используется симметричное расположение трех или четырех роликов, приводимых в движение серводвигателем, для оказания постепенного давления на листовой металл.

Технические преимущества:

Сохранение свойств материала: материал не подвергается воздействию тепла во время обработки, полностью сохраняя первоначальную механическую прочность стали.

Высокая точность: благодаря системе ЧПУ (ПЛК) точность формовки может достигать ±0,5 мм/м, что в три раза выше, чем при традиционных процессах.

Качество поверхности: Благодаря отсутствию оксидной окалины качество поверхности может достигать класса Sa2,5, обеспечивая идеальные условия для последующей сварки.

2. Горячая гибка (высокотемпературная формовка)

Горячая гибка — это гибка металла путем нагревания его выше температуры рекристаллизации (обычно от 800 до 1000 °C).

Характеристики процесса:

С повышением температуры предел текучести металла существенно снижается, а его пластичность увеличивается. Это позволяет ему обрабатывать сверхтолстые стальные пластины или достигать изгиба с чрезвычайно малыми радиусами кривизны.

Ограничения:

Зона термического влияния: высокие температуры могут изменить внутреннюю металлографическую структуру металла, что приведет к колебаниям характеристик.

Сложность точного контроля: усадочную деформацию во время охлаждения трудно предсказать точно.

Воздействие на окружающую среду: Высокое потребление энергии и образование оксидных отложений, требующие длительных последующих процессов измельчения.

3. Гибка пластмасс и сложная формовка (гибка с многоосным рычажным механизмом).

Этот тип в первую очередь относится к специальным методам формования гиперболоидных листов или сложных трехмерных поверхностей. Зачастую это усовершенствованная версия холодной гибки.

Характеристики процесса:

В оборудовании используется многоосное управление рычагами, позволяющее сгибать листовой металл не только в продольном, но и в поперечном направлении или в других измерениях.

Мониторинг в реальном времени:

Этот процесс основан на системе обратной связи в реальном времени. Из-за упругого отскока металла система должна отслеживать деформацию в режиме реального времени и автоматически компенсировать ее, чтобы конечные размеры идеально соответствовали расчетной модели.

Сценарии применения:

Широко используется при обработке высокоточных корпусов кораблей, сферических резервуаров для хранения и обтекаемых наружных стен современных зданий.

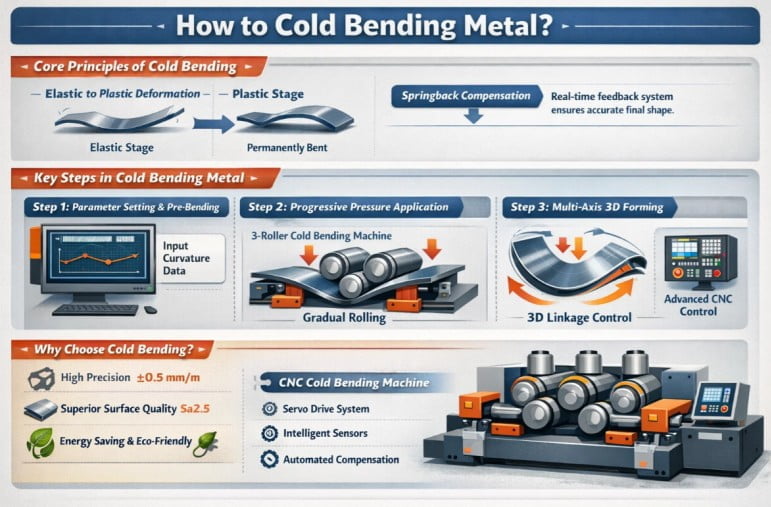

Как выполнить холодную гибку металла?

В современном промышленном производстве холодная гибка металла стала основной технологией достижения высокоточной формовки. В отличие от традиционной горячей обработки, холодная гибка позволяет придавать жестким стальным пластинам сложные геометрические формы без изменения их физических свойств.

1. Основные принципы холодной гибки

Суть холодной гибки металла заключается в использовании механической силы, чтобы вытолкнуть материал за пределы его предела текучести. Этот процесс обычно выполняется при комнатной температуре, оказывая давление на металлический лист (например, пластины из морской стали толщиной от 6 до 50 мм) с помощью роликов машины для холодной гибки.

От эластичного к пластику:

Металл сначала подвергается упругой деформации, возвращаясь к исходной форме после снятия внешней силы. Поскольку давление продолжает увеличиваться, металл входит в состояние пластической деформации, приобретая, таким образом, постоянную изогнутую форму.

Компенсация пружинистости:

После изгиба металл в определенной степени пружинит из-за наличия модуля упругости. Современные станки холодной гибки с ЧПУ с помощью системы обратной связи в реальном времени могут автоматически контролировать деформацию и выполнять компенсацию упругого возврата, обеспечивая точные окончательные размеры.

2. Ключевые этапы холодной гибки металла

Шаг первый: установка параметров и предварительная гибка

Введите параметры кривизны из проектных чертежей через систему управления ПЛК. При обработке толстых листов предварительный изгиб на концах имеет решающее значение для обеспечения непрерывности общей кривизны и эффективного уменьшения образования слепых зон.

Шаг второй: применение прогрессивного давления

В машине холодной гибки используются симметричное расположение трех или четырех валков. Приводимые в движение серводвигателем ролики медленно прижимают, подавая листовой металл. Это прогрессивное давление предотвращает внутреннее растрескивание металла, сохраняя свойства материала от воздействия тепла.

Шаг третий: многоосевое соединение и 3D-формование

Для сложных листов гиперболоида оборудование активирует режим управления многоосной навеской. Благодаря точной регулировке относительного положения и угла наклона каждого ролика стальной лист сгибается одновременно как в продольном, так и в поперечном направлениях, достигая точности формования ±0,5 мм/м.

3. Преимущества холодной гибки: почему выбирают холодную гибку?

По сравнению с горячей гибкой холодная гибка металла дает значительные преимущества в судостроении, мостостроении и строительных металлоконструкциях:

Высокая точность: холодная гибка может повысить точность линии в три раза, что делает ее основным решением для создания высококачественных поверхностей корпуса корабля.

Превосходное качество поверхности: обработанная поверхность не содержит оксидной окалины, имеет класс качества Sa2,5, что создает идеальные условия для последующих автоматизированных процессов сварки.

Энергосбережение и защита окружающей среды: не требуется высокоэнергоемкое отопительное оборудование; обработка чистая и эффективная.

4. Ключевое оборудование: роль станка холодной гибки с ЧПУ

Основой достижения идеальной холодной гибки является производительность оборудования. Высококачественный ЧПУ машина холодной гибки интегрирует:

Система сервопривода: обеспечивает плавный и мощный крутящий момент.

Интеллектуальные датчики: отслеживают отклонения толщины листа и изменения твердости в режиме реального времени.

Программное обеспечение для автоматизированной компенсации: обеспечивает единообразие обработки, от компонентов небольших яхт до листов больших танкеров.

Холодная гибка металла — это прецизионный процесс, сочетающий в себе механику материалов и технологию ЧПУ. Выбрав подходящую машину для холодной гибки и используя научные методы обработки, компании могут значительно улучшить точность формовки и качество поверхности своей продукции, обеспечивая при этом эксплуатационные характеристики материала.

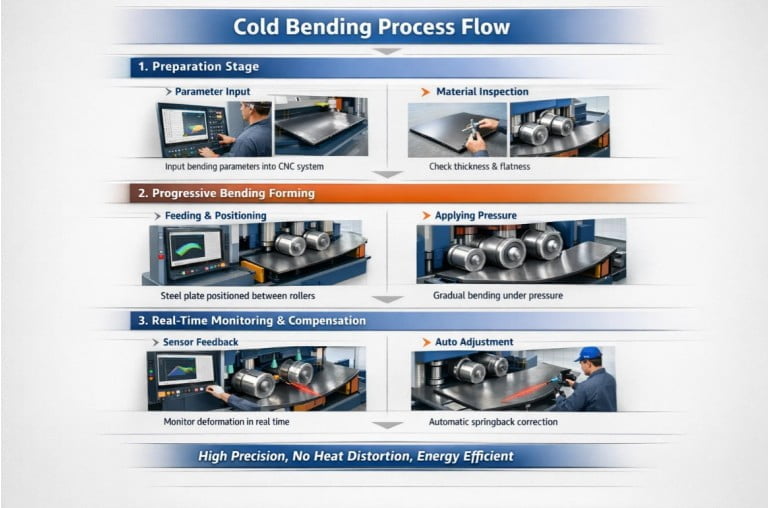

Какова технологическая схема холодной гибки?

В современном производстве машины холодной гибки стали основным оборудованием в судостроении, строительстве стальных конструкций и других областях. По сравнению с традиционными процессами холодная гибка, благодаря своей высокой точности и защите свойств материала, стала предпочтительным методом обработки листов морской стали толщиной от 6 до 50 мм.

1. Этап подготовки: ввод параметров и проверка материала.

Первый шаг в холодной гибке начинается с оцифровки. Операторам сначала необходимо ввести параметры кривизны в систему управления ПЛК станка холодной гибки с ЧПУ в соответствии с конструктивными чертежами.

Проверка материала:

Проверка толщины, предела текучести и исходной плоскостности стальной пластины.

Моделирование процесса:

Усовершенствованная система ЧПУ заранее моделирует процесс гибки, рассчитывая упругую деформацию металла и ожидаемое значение пружинения, закладывая основу для точной обработки.

2. Основной этап: формирование прогрессивного изгиба.

Это основной этап процесса холодной гибки, который в основном достигается за счет физической экструзии на машине холодной гибки.

Кормление и позиционирование:

Стальная пластина подается между роликами оборудования. В этом оборудовании обычно используется симметричное расположение трех или четырех роликов для обеспечения равномерного напряжения.

Применение давления:

Приводимые в движение серводвигателем рабочие ролики движутся вниз, оказывая постепенное давление на стальную пластину. Металлический материал постепенно переходит из упругого состояния в состояние пластической деформации.

Многоосевое управление связью:

Для сложных гиперболоидных листов оборудование использует многоосную связь для точной регулировки угла наклона ролика и скорости подачи, что позволяет стальной пластине формировать заданную кривизну в трехмерном пространстве.

3. Мониторинг в реальном времени и автоматическая компенсация:

В процессе гибки система обратной связи в режиме реального времени контролирует всю деформацию листа. Благодаря естественным характеристикам пружинения металла система автоматически регулирует давление каждого ролика на основе данных датчика для компенсации пружинения.

Эта интеллектуальная регулировка обеспечивает окончательную точность формовки ±0,5 мм/м, гарантируя, что размеры детали идеально соответствуют дизайну.

4. Обработка поверхности и контроль качества.

Основным преимуществом холодной гибки является то, что материал не подвергается воздействию тепла, что предотвращает образование оксидных отложений или термическую деформацию.

Качество поверхности:

Стальные пластины, обработанные на станке холодной гибки, обычно достигают качества поверхности класса Sa2,5.

Проверка точности:

Кривизна проверяется с помощью шаблонов или лазерных сканеров, чтобы обеспечить идеальные условия для последующей автоматизированной сварки.

Значительные преимущества процесса холодной гибки:

Высокая линейность: по сравнению с традиционной горячей гибкой, холодная гибка может повысить точность линейности в три раза.

Сохранение механических свойств: поскольку пластическая деформация происходит при комнатной температуре, внутренняя структура стальной пластины остается стабильной, а ее прочность не снижается.

Высокая эффективность и энергосбережение. Устранение необходимости в энергоемком оборудовании, таком как нагревательные печи, значительно снижает производственные затраты.

От цифрового ввода до формирования многоосных рычажных механизмов и точной компенсации пружинения — процесс станка холодной гибки воплощает в себе интеллектуальность и стандартизацию современной обработки металлов. Эта технология не только улучшает качество производства всего, от небольших яхт до крупных нефтяных танкеров, но также способствует «зеленой» трансформации тяжелой промышленности.
