Из каких компонентов состоит фрезерный земснаряд?

В современном портовом строительстве, дноуглубительных работах и проектах мелиорации земель фрезерные земснаряды , с их интегрированными возможностями дноуглубительных и транспортных работ, стали незаменимым национальным достоянием.

I. Система дноуглубительных работ: источник энергии

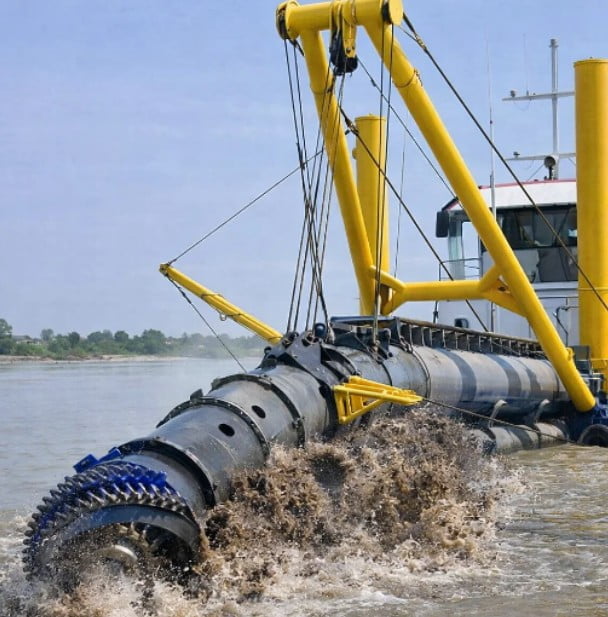

Наиболее заметной особенностью фрезерного земснаряда является система режущей головки в передней части.

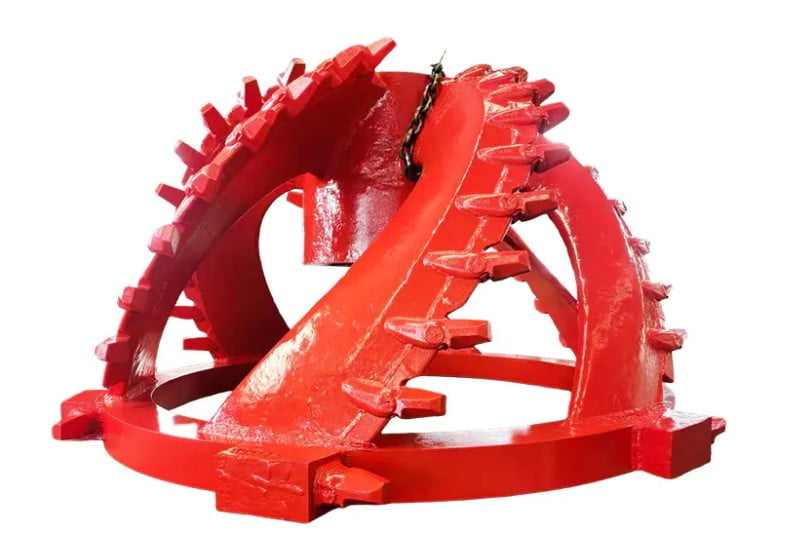

Режущая головка

Расположенный на конце мостика в передней части корпуса, он разрезает подводный грунт или скальные породы за счет высокоскоростного вращения. Это ключ к определению производительности земснаряда.

Привод резака

Обычно состоит из мощного гидравлического двигателя или электродвигателя, обеспечивающего сильный крутящий момент для резки твердых материалов морского дна.

Лестница

Это массивная стальная консоль, поддерживающая режущую головку, приводной вал и подводный буровой насос. Его подъем и опускание контролируют глубину выемки грунта.

II. Транспортная система: основа перекачки жидкости, транспортирующей измельченный материал

Транспортировка щебня и грязи со дна моря на берег осуществляется с помощью мощной системы сброса грязи. фрезерный земснаряд .

Экскаваторный насос

Это сердце фрезерного земснаряда. Обычно его разделяют на подводный буровой насос (для увеличения концентрации всасывания) и внутрикорпусный буровой насос (для обеспечения давления нагнетания).

Всасывающая труба и выпускная труба

Грязь попадает в корпус насоса через всасывающую трубу и затем транспортируется на большие расстояния по напорному трубопроводу, подсоединенному к корме.

Сферические соединения и шланг

В надводном трубопроводе эти компоненты обеспечивают достаточную гибкость при ветре и волнах и предотвращают поломку.

III. Система позиционирования и бокового перемещения: обеспечение точности во время работы

Земснаряд фрезерного типа во время работы не движется хаотично, а ритмично колеблется, подобно компасу.

Система окучивания

На корме обычно устанавливаются две сверхмощные шпильки. Основная втулка служит центром вращения, вставленная в грязь, а вспомогательная используется для шагающего движения.

Окучивающий перевозчик

Высокопроизводительные фрезерные земснаряды оснащены гидравлической тележкой, позволяющей корпусу двигаться вперед без подъема шурфов, что значительно улучшает непрерывность строительства.

Боковые лебедки

Они управляют левым и правым поворотом корпуса вокруг шпунтов с помощью буксирных тросов левого и правого борта, обеспечивая возможность проведения раскопок в форме веера.

IV. Система питания и управления: интеллектуальный мозг

Дизельный двигатель/генераторная установка

Обеспечивает энергией все буровые насосы, гидравлические системы и жилые помещения.

Интегрированная система мониторинга

Современные фрезерные земснаряды оснащены GPS-позиционированием, мониторингом добычи и автоматической системой дноуглубительных работ. Операторы могут точно контролировать траекторию и концентрацию дноуглубительных работ с помощью сенсорного экрана в кабине.

Понимание компонентов фрезерного земснаряда не только помогает нам понять науку о дноуглубительных работах, но также способствует лучшему обслуживанию оборудования и оптимизации производительности. От прочных зубьев фрезы до сложной автоматизированной системы управления — каждый компонент имеет решающее значение для хода и качества проекта.

Благодаря постоянному технологическому прогрессу будущие фрезерные земснаряды будут развиваться в сторону более глубоких дноуглубительных работ, больших расстояний разгрузки и более высокого интеллекта, продолжая блистать в морской технике.

Каков принцип работы фрезерного земснаряда?

I. Основная логика работы фрезерного земснаряда

Основной принцип работы фрезерного земснаряда можно резюмировать следующим образом: «механическая резка, гидравлический подъем и транспортировка по трубопроводу».

Проще говоря, он использует вращающуюся режущую головку в носовой части, чтобы раздробить почву или камни на морском дне, смешивая их с водой с образованием суспензии. Затем мощный буровой насос создает вакуумное всасывание, всасывает суспензию и транспортирует ее по сливному трубопроводу на назначенный берег или место хранения.

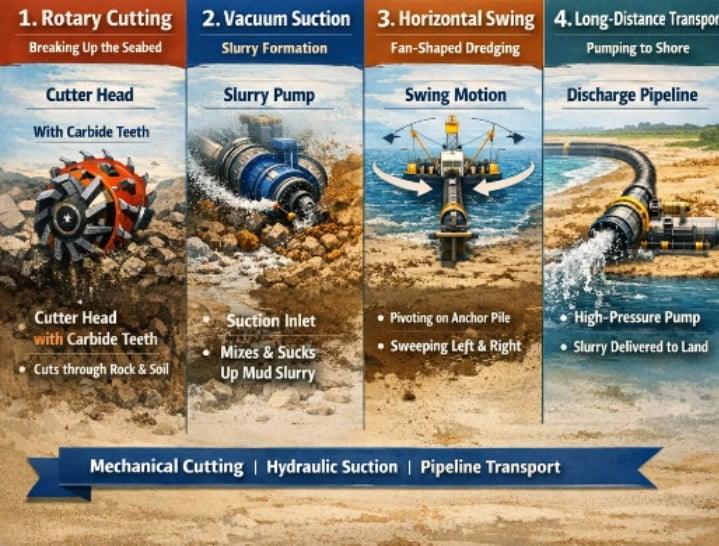

II. Разбивка ключевых этапов: путь от морского дна до берега

1. Роторная резка: разрушение нижнего материала

В начале работы мост в носовой части фрезерного земснаряда опускается. Вращающаяся режущая головка на конце моста вращается с высокой скоростью с помощью гидравлики или электричества. Твердосплавные зубья режущей головки, похожие на гигантские, разрезают и разрушают твердую глину, гравий и даже твердые породы.

2. Вакуумное всасывание: образование суспензии

Пока режущая головка вращается, всасывающее отверстие, расположенное за ней, начинает работать. Опираясь на отрицательное давление, создаваемое буровым насосом (или подводным буровым насосом) внутри корпуса, разрушенный грунт и окружающая морская вода быстро смешиваются в высококонцентрированную суспензию, которая затем всасывается во впускной трубопровод для шлама.

3. Боковое покачивание: веерообразное углубление.

Земснаряд фрезерного типа не работает по прямой. Вместо этого в центре используется стальная свая, а две боковые лебедки тянут стальные тросы, заставляя корпус раскачиваться влево и вправо веерообразно. Эта операция, подобная компасу, обеспечивает ровную и цельную нижнюю поверхность.

4. Перевозка на дальние расстояния: подъем давления

Всасываемая суспензия подается под давлением мощным насосом внутри корпуса. Используя мощное давление нагнетания, жидкий навоз транспортируется на большие расстояния по герметичным сливным трубопроводам (включая плавучие, погружные и береговые трубы), достигая расстояния в несколько километров, непосредственно обеспечивая «мелиорацию земель».

III. Почему фрезерные земснаряды наиболее эффективны?

В качестве предпочтительного типа судна для дноуглубительных работ его преимущества включают в себя:

• Непрерывная работа: в отличие от грейферных или прицепных земснарядов с бункером, фрезерные земснаряды устраняют необходимость в транспортировке туда и обратно; дноуглубительные работы и разгрузка происходят одновременно, что обеспечивает чрезвычайно высокую эффективность.


• Широкая применимость: при работе с рыхлым песком или высокопрочной породой достаточно подходящей режущей головки.


• Экологичность и точность: контролируемая траектория дноуглубительных работ сводит к минимуму воздействие на окружающие воды и позволяет точно контролировать глубину.



Понимание принципа работы фрезерных земснарядов не только позволяет нам восхищаться красотой современной промышленности, но также подчеркивает их решающую роль в расширении портов, обслуживании водных путей и мелиорации земель. Будучи высокоинтегрированным и точным дноуглубительным устройством, он представляет собой вершину современного морского инженерного оборудования.

Почему режущую головку фрезерного земснаряда называют «зубьями»?

В крупномасштабных дноуглубительных проектах фрезерные земснаряды демонстрируют поразительную эффективность строительства. Конструктивно буровой насос обеспечивает давление «сердцебиения», поддерживающее работу системы, а режущая головка, расположенная в самой передней части рабочего моста, является «щупальцами» и «острым лезвием» всей дноуглубительной системы.

I. «Терминатор» материалов с твердым дном

Способность фрезерного земснаряда справляться с различными геологическими условиями, от рыхлого песка до твердых пород, полностью зависит от его острых «зубьев».

Механическая сила резания: режущая головка, приводимая в движение мощным двигателем или гидравлической системой, создает огромный крутящий момент. Зубчатые гнезда и кончики фрезерной головки при вращении воздействуют непосредственно на дно, разрушая плотные слои почвы, твердую глину и даже гранит.

Hard Rock Buster: без режущей головки обычные земснаряды не смогут обрабатывать твердые донные материалы. Именно такие «зубы» позволяют фрезерным земснарядам «прорываться через горы» на мелиоративных проектах, непосредственно дробя подводные препятствия.

II. Конструкция фрезерных зубов: элита, вооруженная до зубов

Почему их называют «зубами»? Не только из-за их положения спереди, но и потому, что их строение очень похоже на строение зубов:

Чрезвычайно прочный материал: чтобы выдерживать чрезвычайно высокий износ, зубья фрезы обычно изготавливаются из высокопрочной легированной стали, а иногда даже инкрустируются твердыми сплавами. Это гарантирует, что «зубы» не сломаются и не изнашиваются при столкновении с камнями морского дна.

Сменная конструкция: так же, как стоматолог может пломбировать зуб, кончики зубьев фрезы являются сменными расходными материалами. Для различных геологических образований (таких как ил, плотный песок и выветрившаяся порода) инженеры заменяют «зубы» различной формы для достижения оптимальной эффективности дноуглубительных работ.

Многофункциональная форма: зубья в форме долота подходят для долбления твердых пород, а зубья с режущей кромкой подходят для резки глины. Такая универсальность обеспечивает гибкость фрезерных земснарядов в сложных условиях работы.

III. Как резак определяет эффективность работы?

Концентрация бурового раствора: режущий эффект фрезы напрямую влияет на концентрацию бурового раствора во всасывающем отверстии. Чем тщательнее резка, тем выше содержание твердых частиц в смешанном буровом растворе и тем выше эффективность транспортировки.

Точная прокладка траншей: благодаря точному позиционированию и колебанию режущей головки земснаряд может хирургическим путем прорезать откосы каналов, соответствующие проектным требованиям.

IV. Интеллектуальный тренд: зубы с «мозгом»

С развитием технологий «зубы» современных фрезерных земснарядов становятся все более интеллектуальными.

Автоматическая регулировка: интеллектуальные системы мониторинга могут регулировать скорость режущей головки в режиме реального времени в зависимости от сопротивления пласта, предотвращая повреждения от чрезмерной нагрузки и значительно снижая потребление энергии.

Мониторинг износа: датчики контролируют износ кончиков зубьев, выдавая напоминания о замене до того, как «зубы» выйдут из строя, что позволяет избежать риска простоя.

Каковы соображения относительно материала и конструкции зубьев режущей головки?

I. Душа материалов: как найти баланс между твердостью и прочностью?

Рабочая среда зубьев фрезерной головки чрезвычайно суровая и подвергается не только интенсивным воздействиям, но и длительному фрикционному износу. Поэтому выбор материала – главный секрет.

Высокопрочная легированная сталь. В большинстве высококачественных зубьев режущих головок используется специальная легированная сталь с высоким содержанием хрома и никеля. Этот материал подвергается точной термообработке, в результате чего достигается как высокая твердость, противодействующая износу, так и высокая ударная вязкость, предотвращающая хрупкое разрушение при ударе о твердую породу.

Накладка из твердого сплава. В условиях чрезвычайно сильного износа инженеры накладывают на кончики зубьев твердый сплав или вставляют вольфрамовую сталь. Такой подход «вооруженный до зубов» увеличивает срок службы зубьев фрезерной головки в несколько раз по сравнению с обычными отливками.

Конструкция из самозатачивающегося материала. Первоклассные производственные процессы позволяют зубьям режущей головки сохранять относительно острую форму во время износа. Это свойство известно как «самозатачивание», что значительно снижает энергопотребление фрезерных земснарядов.

II. Изобретательность дизайна: «индивидуальные» решения для различных пластов

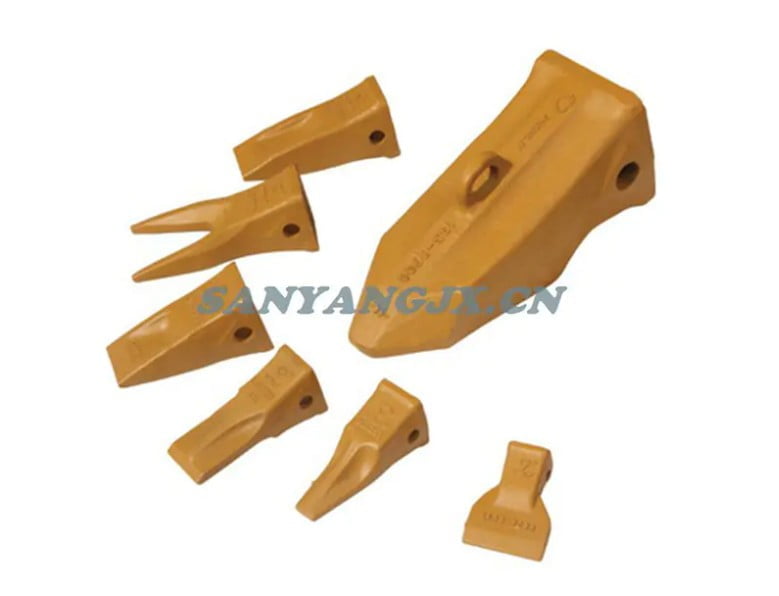

Не все зубья режущей головки выглядят одинаково. В зависимости от геологических условий конструкторы комплектующих земснарядов разработали различные формы зубьев:

Зубья-долото: острые, по форме напоминают долото. В основном используется для раскопок твердых пород или выветрившихся пород, разбивая их концентрированным давлением в одной точке.

Расклешенные зубы: с широкими краями, лопатообразной формы. Эта конструкция лучше всего подходит для выемки пластов глины или рыхлого песка, способна разрезать большие площади почвы, как масло, значительно увеличивая производительность.

Стандартные зубья: баланс режущих и ударных возможностей, подходит для сложных смешанных геологических формаций.

III. Гениальная конструкция: удобная система замены

Поскольку зубья фрезы являются расходными деталями, при проектировании их конструкции необходимо учитывать эффективность конструкции.

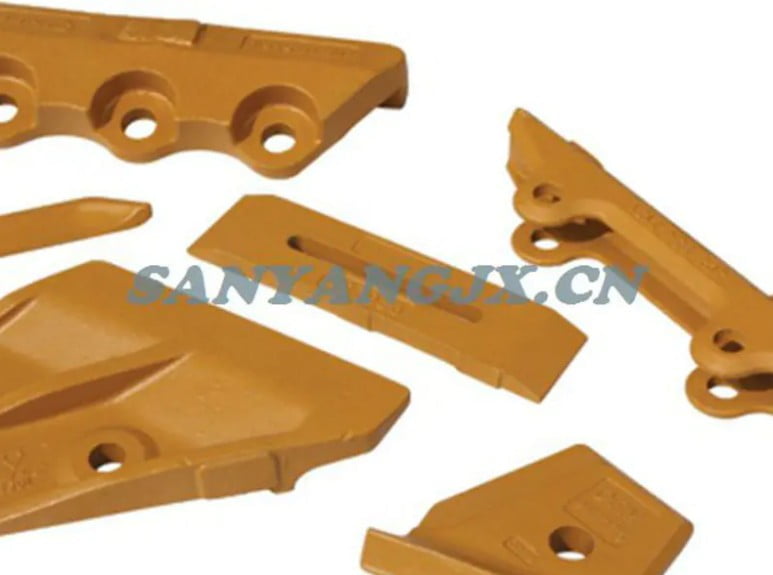

Разделенная конструкция: в современных земснарядах с фрезами часто используется разделенная конструкция «наконечника зуба основания зуба». Когда «зубы» изнашиваются, рабочие могут быстро заменить кончик зуба с помощью специального стопорного штифта, не разрезая всю режущую головку, что существенно экономит время простоя при дноуглубительных работах.

Гидродинамическая конструкция: конструкция зубьев фрезы также учитывает текучесть навозной жижи. Научно разработанная форма снижает сопротивление вращению, облегчая попадание шлама во всасывающую трубу, тем самым увеличивая концентрацию всасывания шламового насоса.

Как фрезерный земснаряд сохраняет свое положение во время строительства?

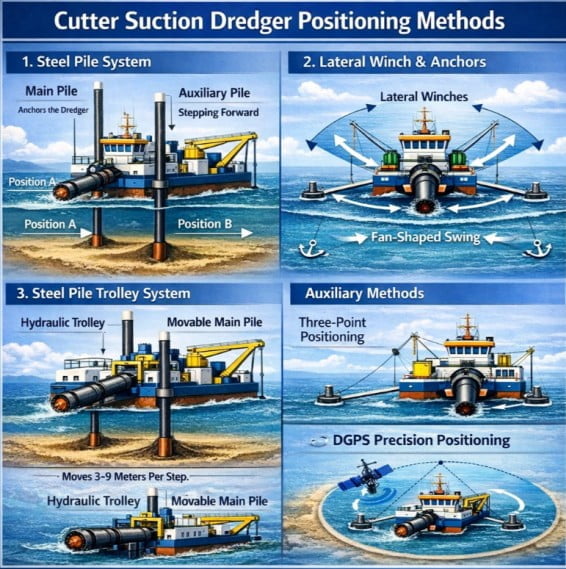

1. Основная точка опоры: система стальных свай.

Это основной метод позиционирования фрезерных земснарядов. В корме обычно устанавливаются две массивные стальные сваи, вертикально пронизывающие корпус.

Основная свая: во время строительства основная свая опускается вертикально и глубоко погружается в ил морского дна. Подобно «игле» компаса, он прочно прикрепляет корпус к поверхности воды, служа центром вращения всего бокового дноуглубительного движения судна.

Вспомогательные сваи: в основном используются для «ступенчатой» замены свай. При выемке веерообразного участка и необходимости дальнейшего продвижения вспомогательная свая опускается в фиксированное положение, а основная свая поднимается и перемещается вперед. Две сваи работают поочередно, позволяя земснаряду двигаться вперед точно, как «ходьба на костылях».

2. Приводная тяга: боковая лебедка и боковые якоря.

Два боковых якоря развернуты по диагонали вперед с обеих сторон земснаряда.

Управляя боковыми лебедками земснаряда и отпуская стальные тросы с обеих сторон, земснаряд раскачивается веерообразно, натягивая носовую часть влево и вправо вокруг основной сваи.

Такая схема «одна свая, два якоря» образует чрезвычайно устойчивую треугольную опорную систему, гарантирующую, что земснаряд не будет сильно раскачиваться из-за сил реакции при резке твердых пород.

3. Высококачественная конфигурация: система стальных свайных тележек.

Большие или усовершенствованные фрезерные земснаряды (такие как «Тяньцзин») также оснащены стальными свайными тележками.

Принцип: Основная свая не крепится непосредственно к корпусу, а крепится на гидравлически перемещаемой тележке.

Функция: Когда основная свая вставлена ​​в грунт и неподвижна, гидравлические цилиндры могут перемещать весь корпус вперед (обычно на 3–9 метров). Это означает, что судно может непрерывно производить земляные работы без частой замены свай, что значительно повышает стабильность позиционирования и эффективность строительства.

4. Вспомогательные методы: трехточечное позиционирование и DGPS.

Трехточечное позиционирование: при определенных условиях в дополнение к стальным сваям используются кормовые или боковые якоря для формирования многоточечной комбинированной системы позиционирования, позволяющей справляться с сильными течениями или сильными волнами.

Пространственное позиционирование: современные фрезерные земснаряды оснащены DGPS (системой дифференциального глобального позиционирования) и различными датчиками для отслеживания точного положения корпуса относительно проектируемого канала в режиме реального времени с ошибками, обычно контролируемыми до уровня сантиметра.

Секрет устойчивости земснаряда заключается в «использовании сваи в качестве оси, а якоря в качестве силы». Стальные сваи обеспечивают надежную вертикальную опору, а горизонтальный анкер обеспечивает точный контроль горизонтальности. Сочетание этих двух факторов делает это фрезерный земснаряд так же устойчив, как гора Тай в бушующих волнах.
