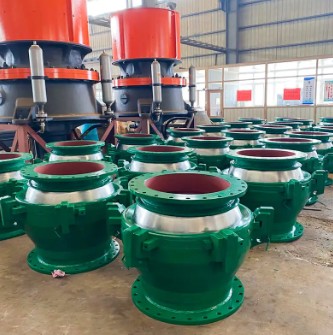

При дноуглубительных работах шарнирные соединения служат основными вращающимися компонентами, соединяющими трубопроводы подачи и отвода бурового раствора, а их производительность напрямую определяет общую эффективность работы судна и безопасность трубопроводной системы. Текущий консенсус в отрасли заключается в том, что Стратегии выбора и обслуживания шарниров эволюционировали от «функциональной адекватности» к «точному согласованию с условиями эксплуатации». . По мере того, как глобальные объемы дноуглубительных работ продолжают расти, рабочая глубина увеличивается, а экологические стандарты ужесточаются, технологические достижения в шарнирных соединениях по трем параметрам — выдержке давления, долговечности уплотнения и эффективности быстрой разборки — стали критически важными точками прорыва для дноуглубительных флотов, стремящихся снизить затраты и повысить производительность.
Дноуглубительные суда должны одновременно справляться со сложными изменениями состояния моря и разнообразной геологией слоя отложений во время операций. Основная функция поворотных соединений заключается в обеспечении двунаправленная угловая компенсация как в вертикальном, так и в горизонтальном направлениях, позволяя буровым трубопроводам поддерживать стабильный поток в условиях качки судна, приливных колебаний и волнистости рельефа морского дна, предотвращая концентрацию напряжений или ухудшение скорости потока, которые могут возникнуть в результате жестких соединений трубопроводов.
В шарнирных соединениях используется конструкция блокировки между поворотным шаром и основанием, что обеспечивает быстрая угловая регулировка и фиксация за счет вращения железы. Преимущества этой структуры проявляются на двух уровнях:
С точки зрения гидродинамики конструкция внутренних каналов потока поворотных соединений должна обеспечивать сохранение потери скорости потока бурового раствора в пределах 5% даже при максимальных углах отклонения; в противном случае производительность дноуглубительных работ будет напрямую снижена, а износ трубопроводов ускорится.
Номинальное давление шарнирного соединения напрямую зависит от применимых условий эксплуатации и характеристик материала. Текущие основные продукты охватывают несколько диапазонов давления: от от 1 МПа до 3 МПа и выше , с различными номиналами, соответствующими различной толщине стенок, материалам уплотнений и процессам обработки поверхности шара.
| Номинальное давление | Типичное применение | Характеристики грязи | Требования к уплотнению |
|---|---|---|---|
| 1 МПа | Плановая рекультивация мелководья | Низкая концентрация, мелкозернистый буровой раствор | Стандартные резиновые уплотнения |
| 1,5 МПа | Обслуживание канала средней глубины | Смешанный буровой раствор средней концентрации | Уплотнения из армированной резины или полиуретана. |
| 2 МПа | Раскопки глубоководного бассейна | Высококонцентрированный буровой раствор с крупными частицами | Металлокаркасные композитные уплотнения |
| 2,5 МПа | Резка и транспортировка твердых пород | Гравийсодержащий высокоабразивный раствор | Уплотнения из твердого сплава обращены к многослойным уплотнениям |
| 3 МПа и выше | Сверхглубокая откачка воды или откачка под высоким давлением | Чрезвычайная концентрация и истирание | Самосмазывающаяся система уплотнений из специального сплава. |
Если выбранное номинальное давление слишком низкое, уплотнения ускорят выход из строя под воздействием буровой эрозии под высоким давлением, что приведет к частым утечкам. Если рейтинг чрезмерно высок, это приводит к ненужному увеличению веса и избыточности затрат. Эмпирическое правило заключается в выборе номинального давления при в 1,2-1,3 раза фактическое максимальное рабочее давление с запасом на снижение давления после износа уплотнения.
Стили соединения шарнирных соединений делятся на две основные формы: Тип сальника и тип с болтовым соединением , со способами монтажа, охватывающими фланцевое соединение и сварное крепление. Различные комбинации подходят для различных полевых условий и стратегий технического обслуживания.
Соединения сальника обеспечивают быструю фиксацию шара и его освобождение за счет вращения сальника без необходимости использования дополнительных инструментов, что делает их особенно подходящими для условий, требующих частая разборка — например, операции ротации нескольких труб или сценарии аварийного ремонта. Их недостатком является то, что в условиях постоянной вибрации предварительная нагрузка сальника может постепенно уменьшаться, что требует регулярной проверки состояния крепления.
В болтовых соединениях, наоборот, используются высокопрочные болты для жесткой фиксации шара и основания, что обеспечивает более высокую надежность соединения при высокая вибрация, высокий крутящий момент условия. Однако для их разборки требуются специальные инструменты, при этом обычно требуется замена одной трубы. от 30% до 40% длиннее, чем типы желез. Таким образом, болтовые соединения лучше подходят для длительных непрерывных операций с меньшей частотой замены труб в проектах глубоководных дноуглубительных работ.
Угол отклонения поворотных соединений напрямую определяет их способность компенсировать качку судна и смещение трубопровода. Текущие отраслевые стандартные спецификации: 15° и 18° конфигурации, выбор которых в первую очередь основан на рабочем состоянии моря и пролете трубопровода.
Во внутренних речных и прибрежных районах, таких как Бохайский залив и устье реки Янцзы, состояние моря относительно мягкое, а углы крена судна обычно не превышают от 8° до 10° . Поворотные соединения с отклонением на 15° могут отвечать требованиям компенсации, будучи при этом более компактными и легкими по конструкции. В районах открытого моря, таких как Южно-Китайское море, Восточно-Китайское море или Индийский океан, где состояние моря более сложное, крен судна может достигать от 12° до 15° , что усугубляется дрейфом трубопровода из-за приливных течений, что делает спецификацию отклонения 18 ° более разумным выбором.
Особенно важно отметить, что большие углы отклонения не обязательно лучше. Чрезмерные углы отклонения увеличивают зазор между шаром и основанием, уменьшая эффективную площадь, воспринимающую давление контактной поверхности уплотнения, а в условиях высокого давления фактически увеличивая риск утечки. Следовательно, углы отклонения должны принимать минимальное значение, удовлетворяющее требованиям компенсации движения. , сочетая гибкость с надежностью уплотнения.
Виды отказов поворотных соединений при дноуглубительных работах концентрируются в трех областях: износ уплотнений, эрозия поверхности шара и усталостное ослабление сальника или болта. Разработка стратегий систематического технического обслуживания может увеличить среднее время наработки на отказ (MTBF) по сравнению с традиционными технологиями. 1200 часов слишком 2000 часов .
Кроме того, рекомендуется создать архивы полного жизненного цикла шарнирных соединений, записывая данные об износе при каждом техническом обслуживании, номера партий заменяемых компонентов и параметры условий эксплуатации. Благодаря накоплению данных, модели прогнозного обслуживания могут быть постепенно разработаны с учетом конкретных типов отложений и морских районов, превращая реактивный ремонт в упреждающее предотвращение и еще больше сокращая время незапланированных простоев.
Обобщая современное технологическое развитие и инженерные требования, заслуживают внимания три направления развития в области поворотных соединений земснарядов:
Для менеджеров флота дноуглубительных работ выбор и обслуживание шарнирных соединений не должны рассматриваться как простое управление расходными материалами, а, скорее, должны рассматриваться как одно из звеньев общей оптимизации трубопроводной системы. Благодаря точному подбору номинальных давлений, рациональному выбору способов соединения и строгому соблюдению циклов технического обслуживания шарнирные соединения могут превратиться из «изнашиваемых деталей» в стратегические узлы, обеспечивающие непрерывность работы дноуглубительных работ и экономические показатели .
